Какие существуют конструкции сердцевины радиаторов?

2025-10-16

К конструкциям сердцевины радиатора относятся, главным образом, ребристо-трубчатая и ленточно-трубчатая.

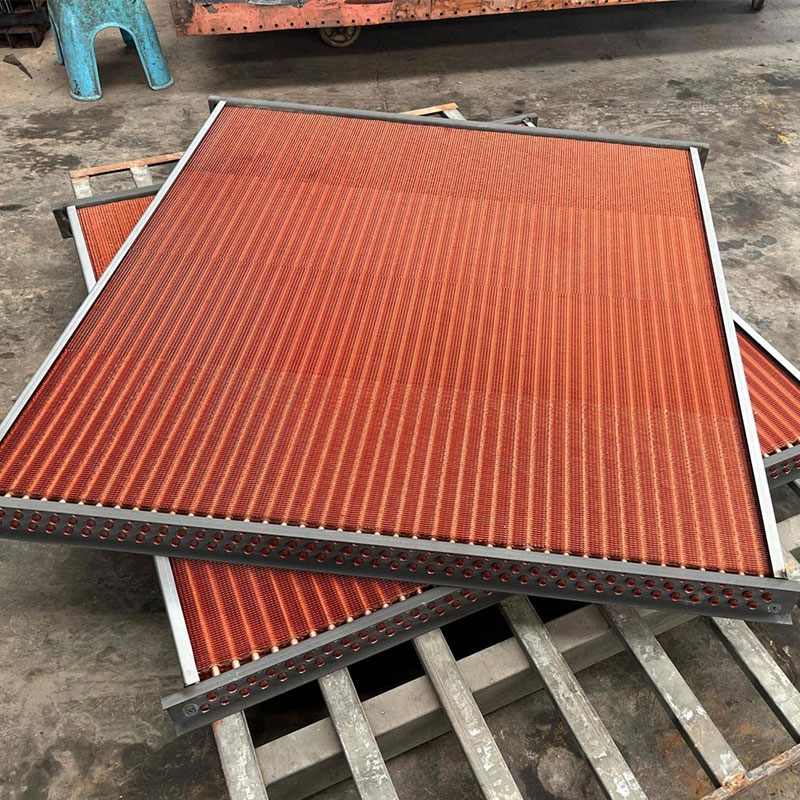

Ребристо-трубчатая сердцевина радиатора состоит из множества тонких охлаждающих трубок и ребер. Охлаждающие трубки обычно имеют сплющенное поперечное сечение для уменьшения сопротивления воздуха и увеличения площади теплопередачи. Такая конструкция должна обеспечивать достаточное сечение для потока охлаждающей жидкости и достаточное сечение для отвода тепла от охлаждающей жидкости к радиатору. Кроме того, сердцевина ребристо-трубчатого радиатора должна иметь достаточную площадь теплоотдачи для облегчения теплообмена между охлаждающей жидкостью, воздухом и ребрами.

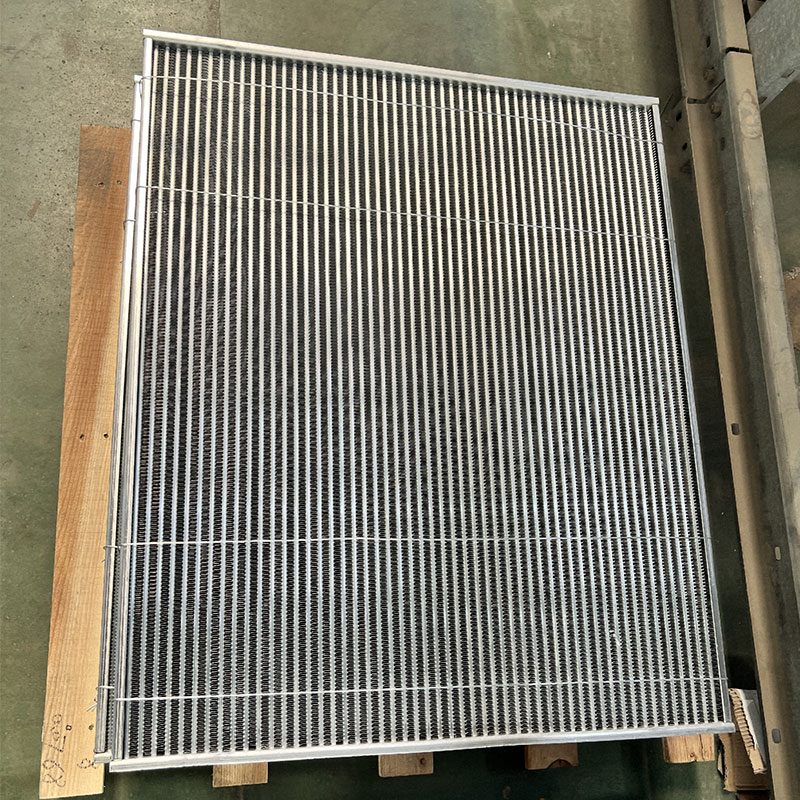

Ленточно-трубчатый радиатор состоит из чередующихся гофрированных нагревательных полос и охлаждающих трубок, сваренных вместе. По сравнению с ребристо-трубчатым радиатором, ленточно-трубчатый радиатор может увеличить площадь теплоотдачи примерно на 12% при тех же условиях. Кроме того, нагревательные полосы имеют жалюзи, которые препятствуют потоку воздуха, тем самым улучшая теплоотдачу. Такая конструкция не только увеличивает площадь рассеивания тепла, но и усиливает воздушный поток через небольшие отверстия, усиливая воздушный поток и повышая эффективность теплоотвода.

Каждая конфигурация имеет свои уникальные характеристики. Ребристо-трубчатые радиаторы чаще используются в промышленных приложениях благодаря относительно простой конструкции и изготовлению. С другой стороны, ленточно-трубчатые радиаторы чаще используются в приложениях, требующих более высокой эффективности теплоотвода благодаря их более высокой эффективности и адаптивности. Выбор конфигурации зависит от конкретных требований и условий применения.
